UNS 08810／800T(UNS N08811)——與Incoloy 800H相匹敵的合金——是高鎳耐熱鋼，在高溫下具有優(yōu)良的強度、耐腐蝕性和耐氧化性，在高溫環(huán)境下具有相當高的組織穩(wěn)定性。800H是一種通過高溫熱處理控制晶粒生長以及對C、Ti、Al含有量的控制，從而達到很高蠕變強度的合金。本公司可供應(yīng)板材、帶材。
材料牌號?標準
| ASTM B409 | EN | JIS G4902 | ISO |
|---|---|---|---|
| UNS N08811 | ― | ― | ― |
| UNS N08810 | 1.4876 | NCF 800H | ― |
化學成分
JIS G4902 / NCF 800H
| C | Si | Mn | P | S | Ni | Cr | Cu | Al | Ti | Al+Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | 0.05 | ― | ― | ― | ― | 30.00 | 19.00 | ― | 0.15 | 0.15 | ― | ― |
| Max | 0.10 | 1.00 | 1.50 | 0.030 | 0.015 | 35.00 | 23.00 | 0.75 | 0.60 | 0.60 | ― | Bal. |
ASTM B409 / UNS N08810
| C | Si | Mn | P | S | Ni | Cr | Cu | Al | Ti | Al+Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | 0.06 | ― | ― | ― | ― | 30.0 | 19.0 | ― | 0.15 | 0.15 | 0.85 | 39.5 |
| Max | 0.10 | 1.0 | 1.5 | ― | 0.015 | 35.0 | 23.0 | 0.75 | 0.60 | 0.60 | 1.20 | ― |
ASTM B409 / UNS N08811
| C | Si | Mn | P | S | Ni | Cr | Cu | Al | Ti | Al+Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | 0.06 | ― | ― | ― | ― | 30.0 | 19.0 | ― | 0.15 | 0.15 | ― | 39.5 |
| Max | 0.10 | 1.0 | 1.5 | ― | 0.015 | 35.0 | 23.0 | 0.75 | 0.60 | 0.60 | ― | ― |
EN10095 / 1.4876
| C | Si | Mn | P | S | Ni | Cr | Cu | Al | Ti | Al+Ti | Fe | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | 0.06 | ― | ― | ― | ― | 30.00 | 19.00 | ― | 0.15 | 0.15 | ― | ― |
| Max | 0.12 | 1.00 | 2.00 | 0.030 | 0.015 | 34.00 | 23.00 | ― | 0.60 | 0.60 | ― | ― |
物理性能
| 比熱(J/kg?K) | 460 | |
| 電阻率(μΩ?cm) | 99 | |
| 熱傳導率(W/m?K) | 12.6 | |
| 平均熱膨脹系數(shù)(10-6/℃) | 25–200℃ | 15.9 |
| 25–400℃ | 16.8 | |
| 25–600℃ | 17.3 | |
| 25–800℃ | 18.1 | |
| 縱向彈性模量(MPa) | 19.7 x 104 | |
| 居里點(℃) | -115 | |
| 強磁性 | 無 | |
| 熔點(℃) | 1357-1385 | |
高溫特性
| 熱傳導率 (W/(m?K)) | 平均熱膨脹系數(shù) | 彈性模量 (GPa) | |
|---|---|---|---|
| 室溫 | 12.6 | ― | 197 |
| 100℃ | 14.1 | 14.6 | 193 |
| 200℃ | 16.1 | 15.9 | 187 |
| 300℃ | 17.8 | 16.4 | 180 |
| 400℃ | 19.3 | 16.8 | 173 |
| 500℃ | 20.6 | 17.0 | 167 |
| 600℃ | 23.2 | 17.3 | 159 |
| 700℃ | 24.4 | 17.7 | 152 |
| 800℃ | 25.1 | 18.1 | 145 |
| 900℃ | 25.9 | 18.3 | 138 |
| 1000℃ | 26.7 | 18.6 | 131 |
金相組織
JIS G4902 / NCF 800H
| 熱處理 | 晶粒直徑 |
|---|---|
| 1100℃～1170℃ 急冷 | 比5粗 |
ASTM B409 / UNS N08810
| 熱處理 | 晶粒直徑 |
|---|---|
| ≧1121℃ | 比5粗 |
ASTM B409 / UNS N08811
| 熱處理 | 晶粒直徑 |
|---|---|
| ≧1149℃ | 比5粗 |

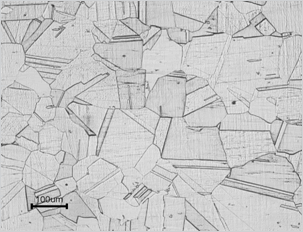

UNS 08810的典型金相組織
G.S.N. = 3
熱處理
與奧氏體不銹鋼一樣，具有奧氏體組織，熱處理也可采用與奧氏體不銹鋼同樣的方式。通常可用的熱處理溫度如下。
退火 980～1100℃ 急冷
消除應(yīng)力退火 780～870℃ 空冷
在使用環(huán)境溫度高、要求具有一定的蠕變斷裂強度時，可采用基于ASTM B409的下述熱處理方法。
固溶熱處理溫度 1121℃以上／1149℃以上 急冷
<
<
<
<
客服1
