國外相同牌號對照表
| 俄羅斯 | 美國 | 日本 | 德國 |
| 33HK(Ni33Co17 | -- | KV-4 （NI33Co17） | -- |
化學成分
| C | P | S | Mn | Si | Ni | Co | Fe |
不大于(≤) | |||||||
| 0.05 | 0.020 | 0.020 | 0.5 | 0.3 | 32.1-33.6 | 14.0-15.2 | 余量 |
力學性能/抗拉強度 （絲材）
| 狀態代號 | 狀態 | 抗拉強度/MPa |
| S | 軟態 | <585 |
| H | 硬態 | >860 |
力學性能/抗拉強度（帶材）
| 狀態代號 | 狀態 | 抗拉強度/MPa |
| S | 軟態 | <540 |
| H | 硬態 | >700 |
硬度
| 狀態 | 厚度/mm | 硬度 HV |
| 深沖態 | ﹥2.5 | ≤170 |
| ≤2.5 | ≤165 |
平均膨脹系數
| 試樣熱處理制度 | 平均線膨脹系數ā/（10-6/℃） | |
| 20-400℃ | 20-500℃ | |
| 在保護氣氛或真空中加熱到900℃±20℃，保溫1h，以不大于5℃/min的速度冷卻至200℃以下出爐 | 6.0-6.8 | 6.6-7.4 |

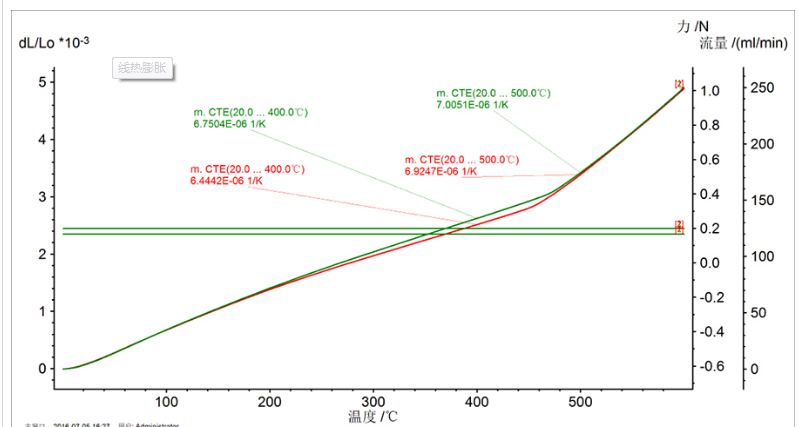

線熱膨脹
供貨形式
| 形式 | 規格/mm | 交貨狀態 |
| 棒材 | 5.0-8.0 | 冷拉 |
| 8.0-30.0 | 熱軋 | |
| 30.0-180.0 | 熱鍛 | |
| 板材 | 3.5-30.0 | 熱軋 |
| 30.0-40.0 | 熱鍛 | |
| 帶材 | 0.2-3.5 | 冷軋 |
| 扁絲 | 0.5-5.0 | 熱軋 |
| 圓絲 | 0.1-5.0 | 冷拉 |
| 毛細管 | 外徑8.0-1.0，內徑0.1-8.0 | 冷拉 |
| 管材 | 外徑120-8.0, 內徑8.0-129 | 冷拔 |
<
<
<
<
客服1
