Monel 400材料
是很早用于工業的鎳基耐蝕合金，其綜合性能良好，使用范圍廣，因耐蝕效果好而成為一種不可少的合金，其化學成分主要由Ni、 30%Cu和加少量的Fe(1%-2%)所組成。
常用于各種換熱設備，鍋爐給水加熱器，石油和化工等加工中的管線、容器、泵、閥、軸等，海水淡化設備、鹽生產設備、螺旋槳軸及、汽油及水箱等。

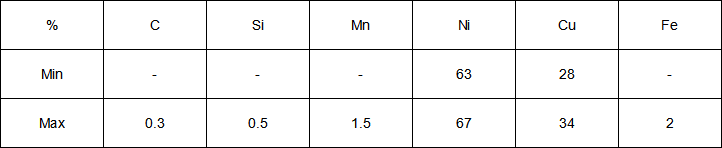

化學成分

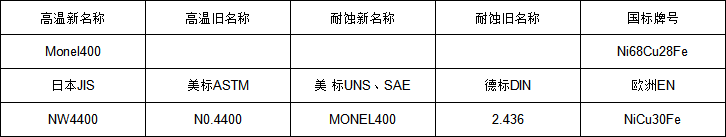

對應牌號
物理性能
| 比熱(J/kg?K) | 20℃ | 427 |
| 電阻率(μΩ?cm) | 54.7 | |
| 熱傳導率(W/m?K) | 21.8 | |
| 平均熱膨脹系數(10-6/℃) | 20–100℃ | 13.9 |
| 熔點(℃) | 1300-1350 | |
室溫機械性能
退火
| 0.2%屈服強度 (N/mm2) | 抗拉強度 (N/mm2) | 延伸率 (%) | 硬度 (HV) |
|---|---|---|---|
| ≧ 195 | ≧ 480 | ≧ 35 | ― |
退火 熱軋板
| 0.2%屈服強度 (N/mm2) | 抗拉強度 (N/mm2) | 延伸率 (%) | 硬度 (HV) |
|---|---|---|---|
| ≧ 195 | ≧ 485 | ≧ 35 | ― |
退火 冷軋板
| 0.2%屈服強度 (N/mm2) | 抗拉強度 (N/mm2) | 延伸率 (%) | 硬度 (HV) |
|---|---|---|---|
| ≧ 195 | 485-585 | ≧ 35 | ― |
示例 退火
| 0.2%屈服強度 (N/mm2) | 抗拉強度 (N/mm2) | 延伸率 (%) | 硬度 (HV) | |
|---|---|---|---|---|
| 熱軋板 12mmt | 209 | 513 | 52 | 131 |

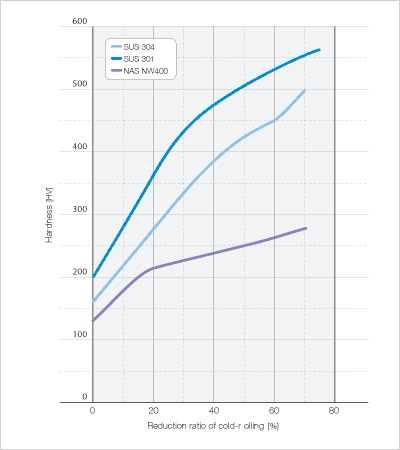

加工硬化特性
UNS N04400的加工硬化性遠低于SUS 301、SUS 304，因此可輕松很容易進行彎曲加工等。
焊接性
可任意選擇TIG焊接、MIG焊接、手工電弧焊和電阻焊。TIG、MIG焊條推薦使用YNiCu-7。
熱處理
在700～900℃溫度條件下進行熱處理，冷卻采用快速空冷。
用途
海洋結構物表層、海水淡化/制鹽/石油精煉裝置、船舶用部件類、熱交換機、化工/海水淡化裝置閥門、泵構件等。
<
<
<
<
客服1
