Hastelloy X

       HastelloyX是主要用鉻和鉬固溶強化的一種含鐵量較高的鎳基高溫合金，具有良好的抗養化和耐腐蝕性能，在900℃以下有中等的持久和蠕變強度，冷、熱加工成型性和焊接性能良好。使用于制造航空發動機的燃燒室部件和其他高溫部件，在900℃以下長期使用，短時工作溫度可達1080℃。供應的主要品種有板材、帶材、管材、棒材、鍛件、環形件和精密鑄件。

對應牌號

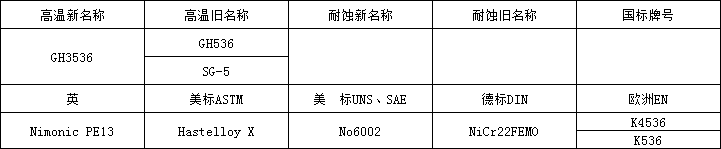

高溫牌號：GH3536/GH536/GH22/GH32/GH334/GH739/SG-5

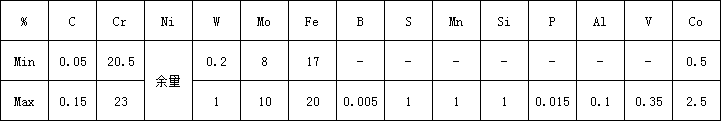

化學成分

注：B按計算量加入、不分析。

1. HastelloyX 熱處理制度 板材和管材：1130～1170℃，快速空冷或水冷；棒材和環形件檢驗試樣：1175℃±15℃，空冷或更快冷卻；帶材：1065～1105℃，快速冷卻。
1. HastelloyX 品種規格與供應狀態 供應δ0.5～4.0mm的板材，δ0.05～0.8mm的帶材，外徑4～20mm、壁厚1.0～2.0mm的管材，直徑0.2～10.0mm的焊絲，直徑≤300mm的棒材和各種直徑及壁厚的環形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經固溶處理和酸洗后供應，帶材也可呈冷軋狀態供應；焊絲以硬態、半硬態、固熔加酸洗、光亮固溶處理狀態成盤交貨，也可以直條交貨；棒材和環形件不經熱處理交貨。精密鑄件于鑄造狀態供應。
1. HastelloyX 熔煉與鑄造工藝 采用電弧爐加電渣或非真空感應爐加電渣重熔工藝。生產鑄件則采用感應爐重熔母合金后澆注于加熱的模殼內，澆注速度以快些為好。
1.8 HastelloyX 應用概況與特殊要求 該合金在國外航空發動機和民用工業中獲得了廣泛的應用，我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結構等。合金在高溫下長期使用后有一定的時效硬化現象。
物理及化學性能
2.1 HastelloyX 熱性能
2.1.1 HastelloyX 熔化溫度范圍 1295～1381℃[1]。
2.1.2 HastelloyX 熱導率 見表2-1。
2.1.3 HastelloyX 比熱容 見表2-2。
2.1.4 HastelloyX 線膨脹系數 見表2-3。
2.1.5 HastelloyX 合金鑄件的熱擴散率 見表2-4。
表2-1[1]

表2-2

表2-3[1]

2.2 HastelloyX密度 ρ=8.28g/cm3[1]。
2.3 HastelloyX電性能 電阻率見表2-5。
表2-4

2.4 HastelloyX磁性能 合金無磁性。
2.5 HastelloyX化學性能
2.5.1 HastelloyX抗氧化性能 合金在空氣介質中試驗100h后的氧化速率見表2-6。
表2-5[1]

表2-6[1]

力學性能
HastelloyX技術標準規定的不同品種的力學性能見表3-1。
表3-1

① δ<0.25mm的帶材的室溫抗拉強度σb≥725MPa,δ5≥25%。
② 精鑄件鑄態815℃的σb≥240MPa,δ5≥12%。經800℃，50h，空冷處理后HRC≤24。

組織結構

4.1 HastelloyX相變溫度
4.2 HastelloyX時間-溫度-組織轉變曲線
4.3 HastelloyX合金組織結構
4.3.1 該合金在固溶狀態的組織為奧氏體基體，還有少量的TiN和M6C型碳化物。經700～900℃長期時效后主要析出相為M12C和M3B2，同時也伴有微量μ相和L相。經700℃，200h時效后出現少量σ相，但在800℃時效后σ相不存在，而析出微量M23C6，有時出現微量L相。因此合金在長期時效后呈現一定程度的時效硬化現象，使塑性下降，高溫強度也有所減低。
4.3.2 冷軋薄板技術標準規定，供應狀態冷軋薄板的晶粒度應在4～8級范圍內。
工藝性能與要求
5.1 HastelloyX成形性能 合金具有良好的冷、熱加工成形性能。鍛造加熱溫度1170℃±10℃，末鍛溫度不低于950℃；板坯熱軋加熱溫度1150℃±10℃，末軋溫度不低于850℃；環形件熱軋加熱溫度1170℃±10℃。
合金的高溫拉伸塑性圖見圖5-1。高溫鐓粗試樣經1180℃，45min固溶處理后的再結晶曲線見圖5-2。
5.2 HastelloyX焊接性能 該合金具有良好的焊接工藝性能，可采用氬弧焊、縫焊和點焊等方法進行焊接。氬弧焊時推薦采用HHastelloyX或HGH3113焊絲。
5.2.1 HastelloyX手工氬弧焊對接規范見表5-1。
表5-1[5]

5.2.2 HastelloyX自動鎢脈沖氬弧焊對接規范見表5-2。
表5-2

5.2.3 HastelloyX縫焊規范見表5-3。
表5-3[5]

5.2.4 HastelloyX點焊規范見表5-4。
表5-4[5]

5.2.5 HastelloyX焊接接頭的力學性能見表5-5。
表5-5[6]

5.3 HastelloyX零件熱處理工藝 板材制件固溶處理：1150℃±10℃，2～15min，快速空冷。焊接件或火焰筒處理：980℃±10℃，60min，空冷。機加工后除應力處理：870℃±10℃，30～60min，空冷。零件穩定尺寸處理：760℃±10℃，2h，空冷。
